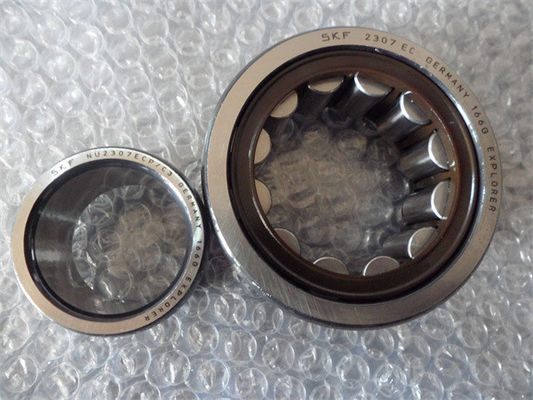

এক্স-স্টক NJ303 304 305 306 নলাকার রোলার বিয়ারিং 17x47x14mm N303 ECP ECJ ECM NJ307 EMC3 NJ 307 ECP
1. নলাকার রোলার বিয়ারিং বর্ণনা:
একটি রেডিয়াল নলাকার রোলার বিয়ারিং একটি অভ্যন্তরীণ এবং/অথবা বাইরের রিং, একটি রোলার ধরে রাখার খাঁচা এবং নিয়ন্ত্রিত কনট্যুর নলাকার রোলারগুলির একটি পরিপূরক নিয়ে গঠিত।টিমকেন নলাকার বিয়ারিংগুলি অন্যান্য বেলন বিয়ারিং ধরণের তুলনায় সর্বোচ্চ সম্ভাব্য রেডিয়াল লোড ক্ষমতা প্রদান করে।তিনটি মৌলিক শৈলী বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণের জন্য উপলব্ধ:
এক-সারি নলাকার বিয়ারিং: ছয় প্রকারে পাওয়া যায়।প্রতিটিরই খাঁচার ধরন একই, তবে ভিতরে এবং বাইরের রিং কনফিগারেশন বিভিন্ন অ্যাপ্লিকেশন ডিজাইনের জন্য পরিবর্তিত হয়।
দুই-সারি নলাকার বিয়ারিং: কাস্টমাইজড ডিজাইনগুলি অনুরোধের ভিত্তিতে উপলব্ধ (বর্তমানে একটি স্ট্যান্ডার্ড ক্যাটালগ আইটেম নয়) এবং প্রথাগত এক-সারি প্রকারের তুলনায় যোগ করা রেডিয়াল ক্ষমতা অফার করে।
চার-সারি নলাকার বিয়ারিং: একটি অত্যন্ত উচ্চ রেডিয়াল লোড ক্ষমতা আছে, কিন্তু কোন থ্রাস্ট ক্ষমতা নেই।বেশিরভাগই ধাতু শিল্পে রোল নেক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
2. নলাকার রোলার বিয়ারিং এর প্রকার:
এন সিরিজ -এন ডিজাইনের বিয়ারিংগুলি হল একক সারি নলাকার রোলার বিয়ারিং এবং ভিতরের রিংটিতে দুটি নির্দিষ্ট পাঁজর রয়েছে যা রোলার এবং খাঁচা এবং একটি মসৃণ বাইরের রিং ধরে রাখে।এই নকশা আবাসন সম্পর্কিত খাদটির নির্দিষ্ট সীমাতে একটি অক্ষীয় স্থানচ্যুতিকে অনুমতি দেয়।অতএব, এন সিরিজ রোলিং বিয়ারিংগুলি অ-লোকেটিং বিয়ারিং ইউনিটগুলিতে ব্যবহৃত হয়।এছাড়াও, N সিরিজের বিয়ারিংগুলির কার্যত কোন থ্রাস্ট ক্ষমতা নেই।
NU সিরিজ -একক সারি নলাকার রোলার বিয়ারিং এবং বাইরের রিং-এ দুটি স্থির পাঁজর এবং একটি মসৃণ অভ্যন্তরীণ রিং রয়েছে।এই নকশা আবাসন সম্পর্কিত খাদটির নির্দিষ্ট সীমাতে একটি অক্ষীয় স্থানচ্যুতিকে অনুমতি দেয়।অতএব, NU সিরিজ রোলিং বিয়ারিংগুলি অ-লোকেটিং বিয়ারিং ইউনিটগুলিতে ব্যবহৃত হয়।এছাড়াও, NU সিরিজের বিয়ারিংগুলির কার্যত কোন থ্রাস্ট ক্ষমতা নেই।
এনজে সিরিজ- একক সারি নলাকার রোলার বিয়ারিং এবং বাইরের রিং-এ দুটি স্থির পাঁজর এবং ভিতরের রিং-এ একটি স্থির পাঁজর থাকে যা শ্যাফ্টকে এক দিকে (অক্ষীয়ভাবে) নির্দেশ করতে পারে।
NUP সিরিজ- একক সারি নলাকার রোলার বিয়ারিং এবং বাইরের রিং-এ দুটি স্থির পাঁজর এবং ভিতরের রিং-এ একটি স্থির পাঁজর এবং একটি সাপোর্ট ওয়াশার রয়েছে৷এইভাবে এগুলিকে লোকেটিং বিয়ারিং হিসাবে ব্যবহার করা যেতে পারে, শ্যাফ্টকে উভয় দিকে অক্ষীয়ভাবে গাইড করে।
আরএনইউ সিরিজ -একক সারি নলাকার রোলার বিয়ারিং এবং বাইরের রিংটিতে দুটি স্থির পাঁজর রয়েছে এবং এর ভিতরের রিং নেই।পরিবর্তে, এটি বিরোধী রেসওয়ে হিসাবে খাদ ব্যবহার করে।
এনএফ সিরিজ- এছাড়াও আনুষঙ্গিক থ্রাস্ট লোড বহন করতে সক্ষম, এই বিয়ারিং টাইপের ভিতরের রিংটিতে দুটি অবিচ্ছেদ্য পাঁজর এবং বাইরের রিংটিতে একটি একক পাঁজর রয়েছে।
এনএন সিরিজ -এনএন ডিজাইনের বিয়ারিংগুলি হল ডবল সারি নলাকার রোলার বিয়ারিং এবং ভিতরের রিংটিতে তিনটি স্থির পাঁজর রয়েছে যা রোলার এবং খাঁচা এবং একটি মসৃণ বাইরের রিং ধরে রাখে।এই নকশা আবাসন সম্পর্কিত খাদটির নির্দিষ্ট সীমাতে একটি অক্ষীয় স্থানচ্যুতিকে অনুমতি দেয়।অতএব, এন সিরিজ রোলিং বিয়ারিংগুলি অ-লোকেটিং বিয়ারিং ইউনিটগুলিতে ব্যবহৃত হয়।এছাড়াও, NN সিরিজের বিয়ারিংগুলির কার্যত কোন থ্রাস্ট ক্ষমতা নেই।
NNU সিরিজ- ডাবল সারি নলাকার রোলার বিয়ারিং এবং বাইরের রিংটিতে তিনটি স্থির পাঁজর এবং একটি মসৃণ অভ্যন্তরীণ রিং রয়েছে।এই নকশা আবাসন সম্পর্কিত খাদটির নির্দিষ্ট সীমাতে একটি অক্ষীয় স্থানচ্যুতিকে অনুমতি দেয়।অতএব, NU সিরিজ রোলিং বিয়ারিংগুলি অ-লোকেটিং বিয়ারিং ইউনিটগুলিতে ব্যবহৃত হয়।এছাড়াও, NNU সিরিজের বিয়ারিংগুলির কার্যত কোন থ্রাস্ট ক্ষমতা নেই.
3. নলাকার রোলার বিয়ারিংয়ের মডেল তালিকা:
|
ভারবহন
মডেল
|
ভিতরের দিয়া
(মিমি)
|
বাইরের দিয়া
(মিমি)
|
পুরুত্ব
(মিমি)
|
ওজন
(কেজি)
|
| NJ303 |
17 |
47 |
14 |
0.12 |
| NJ304 |
20 |
52 |
15 |
0.17 |
| NJ305 |
25 |
62 |
17 |
0.29 |
| NJ306 |
30 |
72 |
19 |
0.41 |
| NJ307 |
35 |
80 |
21 |
0.55 |
| NJ308 |
40 |
90 |
23 |
0.75 |
| NJ309 |
45 |
100 |
25 |
1.05 |
| NJ310 |
50 |
110 |
27 |
1.15 |
| NJ311 |
55 |
120 |
29 |
1.50 |
| NJ312 |
60 |
130 |
31 |
1.90 |
| NJ313 |
65 |
140 |
33 |
2.30 |
| NJ314 |
70 |
150 |
35 |
2.80 |
| NJ315 |
75 |
160 |
37 |
৩.৩৫ |
| NJ316 |
80 |
170 |
39 |
4.00 |
| NJ317 |
85 |
180 |
41 |
4.80 |
| NJ318 |
90 |
190 |
43 |
5.55 |
| NJ319 |
95 |
200 |
45 |
৬.৪৫ |
| NJ320 |
100 |
215 |
47 |
7.65 |
| NJ321 |
105 |
225 |
49 |
9.00 |
| NJ322 |
110 |
240 |
50 |
11.1 |
| NJ324 |
20 |
260 |
55 |
13.5 |
| NJ326 |
130 |
280 |
58 |
18.4 |
| NJ328 |
140 |
300 |
62 |
23.0 |
| NJ330 |
150 |
320 |
65 |
28.0 |
| NJ332 |
160 |
340 |
68 |
33.5 |
| NJ334 |
170 |
360 |
72 |
38.6 |
| NJ336 |
180 |
380 |
75 |
44.6 |
| NJ340 |
200 |
420 |
80 |
58.1 |
4. রোলার বিয়ারিং এর প্রয়োগ:
পর্দা এবং উত্তোলন এবং পরিবহন যন্ত্রপাতি ক্র্যাঙ্কশ্যাফ্ট,
অটোমোবাইল এবং ট্র্যাক্টর গিয়ারবক্স, অভ্যন্তরীণ জ্বলন ইঞ্জিন,
জেনারেটর, গ্যাস টারবাইন, রিডুসার, রোলিং মিল, ভাইব্রেটিং বড় মোটর,
মেশিন টুল স্পিন্ডল, ইঞ্জিন সামনে এবং পিছনে সমর্থন শ্যাফ্ট,
ট্রেন এবং বাস বক্স শ্যাফ্ট সমর্থন, ডিজেল ইঞ্জিন
