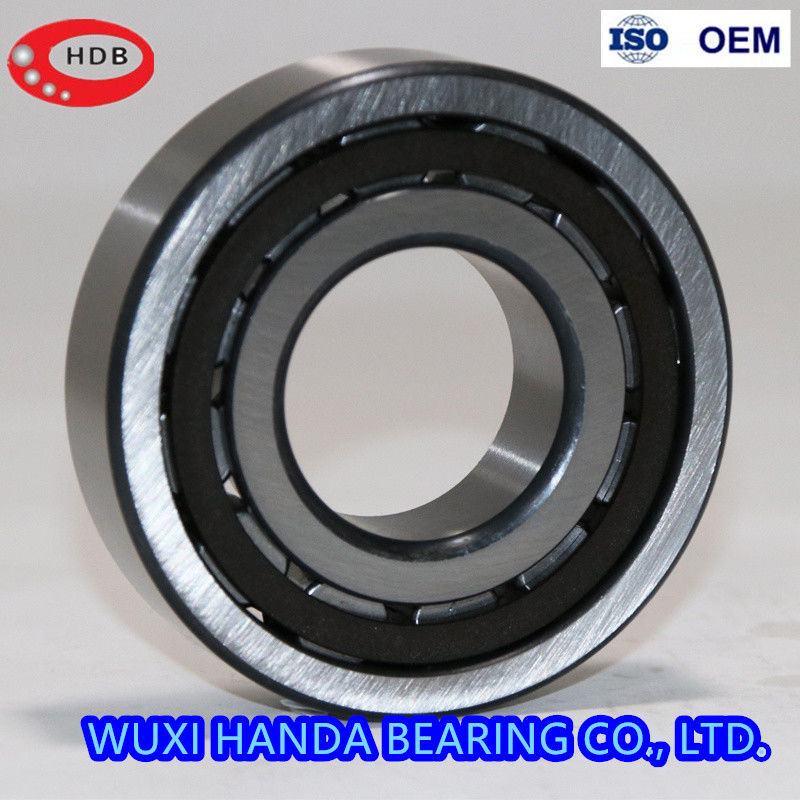

N211 N212 N213 N214 N215 নলাকার রোলার বিয়ারিং 55x100x21mm ECP ECJ ECM ওজন 0.626 kgs
1. নলাকার রোলার বিয়ারিং বর্ণনা:
নলাকার রোলারগুলি রেসওয়েগুলির সাথে রৈখিক যোগাযোগে থাকে।তাদের একটি উচ্চ রেডিয়াল লোড ক্ষমতা আছে এবং উচ্চ গতির জন্য উপযুক্ত।NU, NJ, NUP, N, NF (একক-সারি বিয়ারিংয়ের জন্য), NNU, এবং NN (পাশের পাঁজরের নকশা বা অনুপস্থিতির উপর নির্ভর করে ডাবল-সারি বিয়ারিংয়ের জন্য) হিসাবে মনোনীত বিভিন্ন প্রকার রয়েছে।
2. নলাকার রোলার বিয়ারিং এর প্রকার:
এন সিরিজ -এন ডিজাইনের বিয়ারিংগুলি হল একক সারি নলাকার রোলার বিয়ারিং এবং ভিতরের রিংটিতে দুটি নির্দিষ্ট পাঁজর রয়েছে যা রোলার এবং খাঁচা এবং একটি মসৃণ বাইরের রিং ধরে রাখে।এই নকশা আবাসন সম্পর্কিত খাদটির নির্দিষ্ট সীমাতে একটি অক্ষীয় স্থানচ্যুতিকে অনুমতি দেয়।অতএব, এন সিরিজ রোলিং বিয়ারিংগুলি অ-লোকেটিং বিয়ারিং ইউনিটগুলিতে ব্যবহৃত হয়।এছাড়াও, N সিরিজের বিয়ারিংগুলির কার্যত কোন থ্রাস্ট ক্ষমতা নেই।
NU সিরিজ -একক সারি নলাকার রোলার বিয়ারিং এবং বাইরের রিং-এ দুটি স্থির পাঁজর এবং একটি মসৃণ অভ্যন্তরীণ রিং রয়েছে।এই নকশা আবাসন সম্পর্কিত খাদটির নির্দিষ্ট সীমাতে একটি অক্ষীয় স্থানচ্যুতিকে অনুমতি দেয়।অতএব, NU সিরিজ রোলিং বিয়ারিংগুলি অ-লোকেটিং বিয়ারিং ইউনিটগুলিতে ব্যবহৃত হয়।এছাড়াও, NU সিরিজের বিয়ারিংগুলির কার্যত কোন থ্রাস্ট ক্ষমতা নেই।
এনজে সিরিজ- একক সারি নলাকার রোলার বিয়ারিং এবং বাইরের রিং-এ দুটি স্থির পাঁজর এবং ভিতরের রিং-এ একটি স্থির পাঁজর থাকে যা শ্যাফ্টকে এক দিকে (অক্ষীয়ভাবে) নির্দেশ করতে পারে।
NUP সিরিজ- একক সারি নলাকার রোলার বিয়ারিং এবং বাইরের রিং-এ দুটি স্থির পাঁজর এবং ভিতরের রিং-এ একটি স্থির পাঁজর এবং একটি সাপোর্ট ওয়াশার রয়েছে৷এইভাবে এগুলিকে লোকেটিং বিয়ারিং হিসাবে ব্যবহার করা যেতে পারে, শ্যাফ্টকে উভয় দিকে অক্ষীয়ভাবে গাইড করে।
আরএনইউ সিরিজ -একক সারি নলাকার রোলার বিয়ারিং এবং বাইরের রিংটিতে দুটি স্থির পাঁজর রয়েছে এবং এর ভিতরের রিং নেই।পরিবর্তে, এটি বিরোধী রেসওয়ে হিসাবে খাদ ব্যবহার করে।
এনএফ সিরিজ- এছাড়াও আনুষঙ্গিক থ্রাস্ট লোড বহন করতে সক্ষম, এই বিয়ারিং টাইপের ভিতরের রিংটিতে দুটি অবিচ্ছেদ্য পাঁজর এবং বাইরের রিংটিতে একটি একক পাঁজর রয়েছে।
এনএন সিরিজ -এনএন ডিজাইনের বিয়ারিংগুলি হল ডবল সারি নলাকার রোলার বিয়ারিং এবং ভিতরের রিংটিতে তিনটি স্থির পাঁজর রয়েছে যা রোলার এবং খাঁচা এবং একটি মসৃণ বাইরের রিং ধরে রাখে।এই নকশা আবাসন সম্পর্কিত খাদটির নির্দিষ্ট সীমাতে একটি অক্ষীয় স্থানচ্যুতিকে অনুমতি দেয়।অতএব, এন সিরিজ রোলিং বিয়ারিংগুলি অ-লোকেটিং বিয়ারিং ইউনিটগুলিতে ব্যবহৃত হয়।এছাড়াও, NN সিরিজের বিয়ারিংগুলির কার্যত কোন থ্রাস্ট ক্ষমতা নেই।
NNU সিরিজ- ডাবল সারি নলাকার রোলার বিয়ারিং এবং বাইরের রিংটিতে তিনটি স্থির পাঁজর এবং একটি মসৃণ অভ্যন্তরীণ রিং রয়েছে।এই নকশা আবাসন সম্পর্কিত খাদটির নির্দিষ্ট সীমাতে একটি অক্ষীয় স্থানচ্যুতিকে অনুমতি দেয়।অতএব, NU সিরিজ রোলিং বিয়ারিংগুলি অ-লোকেটিং বিয়ারিং ইউনিটগুলিতে ব্যবহৃত হয়।এছাড়াও, NNU সিরিজের বিয়ারিংগুলির কার্যত কোন থ্রাস্ট ক্ষমতা নেই.
|
পণ্যের নাম
|
নলাকার রোলার বিয়ারিং
|
|
উপাদান
|
ক্রোম স্টিল, GCR15
|
|
টাইপ
|
একক সারি (N, NU, NJ, NUP, NF, RN, NCL, NCF)
ডাবল সারি (NN, NNU)
চার সারি (FC, FCD)
|
|
আকার
|
d:3-110mm, D:9-240mm
|
|
যথার্থতা
|
PO,P6,P5,P4,P2
|
|
ক্লিয়ারেন্স
|
C0, C2, C3, বা অনুরোধ হিসাবে
|
|
খাঁচা
|
ইস্পাত খাঁচা, তামার খাঁচা, নাইলন খাঁচা
|
|
ব্যবহারের জন্য
|
বড় মোটর, মেশিন টুল স্পিন্ডেল, ইঞ্জিনের সামনে এবং পিছনের সাপোর্ট শ্যাফ্ট, ট্রেন এবং বাস বক্স শ্যাফ্ট সাপোর্ট, ডিজেল ইঞ্জিন ক্র্যাঙ্কশ্যাফ্ট, অটোমোবাইল এবং ট্র্যাক্টর গিয়ারবক্স, অভ্যন্তরীণ জ্বলন ইঞ্জিন, জেনারেটর, গ্যাস টারবাইন, রিডুসার, রোলিং মিল, ভাইব্রেটিং স্ক্রিন এবং উত্তোলন এবং পরিবহন যন্ত্রপাতি
|
3. নলাকার রোলার বিয়ারিংয়ের মডেল তালিকা:
| বিয়ারিং নং |
পুরাতন NO. |
d/mm |
ডি/মিমি |
বি/মিমি |
ওজন (কেজি |
| N202 |
2202 |
15 |
35 |
11 |
0.047 |
| N203 |
2203 |
17 |
40 |
12 |
0.067 |
| N204 |
2204 |
20 |
47 |
14 |
0.11 |
| N205 |
2205 |
25 |
52 |
15 |
0.13 |
| N206 |
2206 |
30 |
62 |
16 |
0.2 |
| N207 |
2207 |
35 |
72 |
17 |
0.29 |
| N208 |
2208 |
40 |
80 |
18 |
0.37 |
| N209 |
2209 |
45 |
85 |
19 |
0.423 |
| N210 |
2210 |
50 |
90 |
20 |
0.46 |
| N211 |
2211 |
55 |
100 |
21 |
0.626 |
| N212 |
2212 |
60 |
110 |
22 |
0.802 |
| N213 |
2213 |
65 |
120 |
23 |
1 |
| N214 |
2214 |
70 |
125 |
24 |
1.1 |
| N215 |
2215 |
75 |
130 |
25 |
1.21 |
| N216 |
2216 |
80 |
140 |
26 |
1.47 |
| N217 |
2217 |
85 |
150 |
28 |
1.83 |
| N218 |
2218 |
90 |
160 |
30 |
2.25 |
| N219 |
2219 |
95 |
170 |
32 |
2.72 |
| N220 |
2220 |
100 |
180 |
34 |
৩.৪৫ |
| N221 |
2221 |
105 |
190 |
36 |
4.33 |
| N222 |
2222 |
110 |
200 |
38 |
৫.০২ |
| N224 |
2224 |
120 |
215 |
40 |
6.11 |
| N226 |
2226 |
130 |
230 |
40 |
7.08 |
| N228 |
2228 |
140 |
250 |
42 |
9.14 |
| N230 |
2230 |
150 |
270 |
45 |
11.6 |
| N232 |
2232 |
160 |
290 |
48 |
14.3 |
| N234 |
2234 |
170 |
310 |
52 |
18.2 |
| N236 |
2236 |
180 |
320 |
52 |
19.7 |
| N238 |
2238 |
190 |
340 |
55 |
22.9 |
| N240 |
2240 |
200 |
360 |
58 |
26.8 |
| N244 |
2244 |
220 |
400 |
65 |
36.7 |
4. রোলার বিয়ারিং এর প্রয়োগ:
বড় মোটর, মেশিন টুল স্পিন্ডেল, ইঞ্জিনের সামনে এবং পিছনের সাপোর্ট শ্যাফ্ট, ট্রেন এবং বাস বক্স শ্যাফ্ট সাপোর্ট, ডিজেল ইঞ্জিন
ক্র্যাঙ্কশ্যাফ্ট, অটোমোবাইল এবং ট্র্যাক্টর গিয়ারবক্স, অভ্যন্তরীণ জ্বলন ইঞ্জিন, জেনারেটর, গ্যাস টারবাইন, রিডুসার, রোলিং মিল, স্পন্দিত স্ক্রিন এবং উত্তোলন এবং পরিবহন যন্ত্রপাতি
5. রোলার বিয়ারিংয়ের জন্য প্যাকেজ এবং শিপিং:
